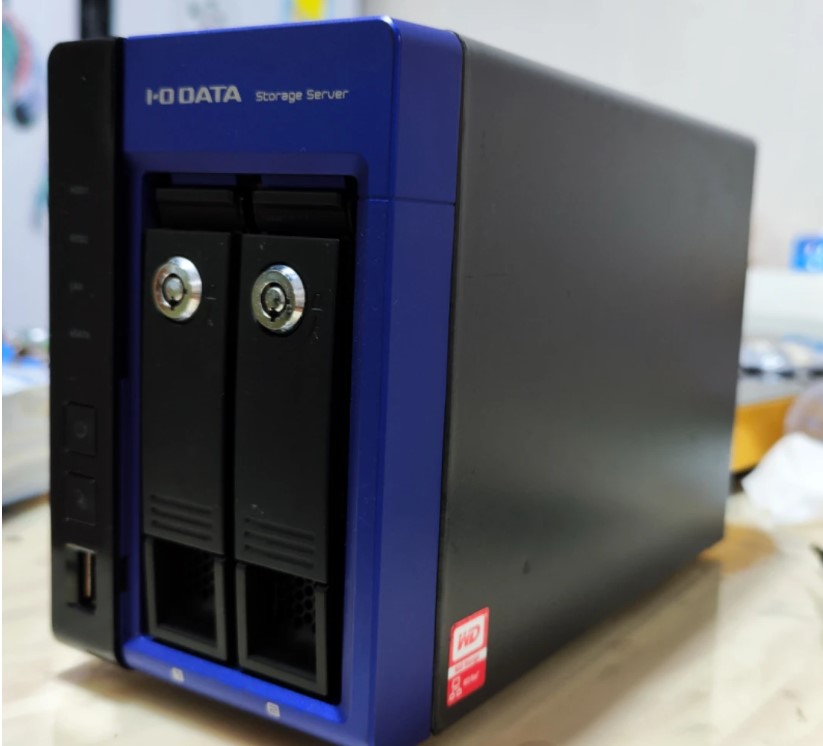

IO-DATA 双盘NAS安装黑威联通

一、制作U盘引导

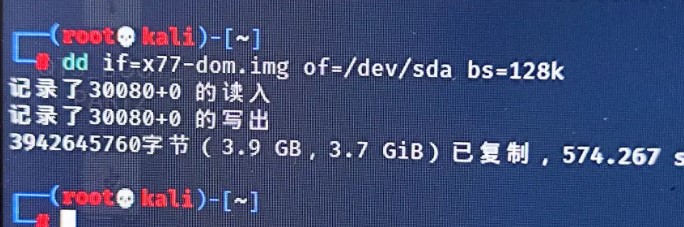

1、将U盘插在Linux电脑上通过dd写引导盘，Windows下写盘会有些问题，具体参照另一文章：N4505实体小主机安装黑威联通NAS

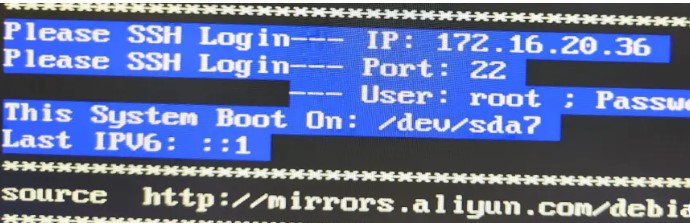

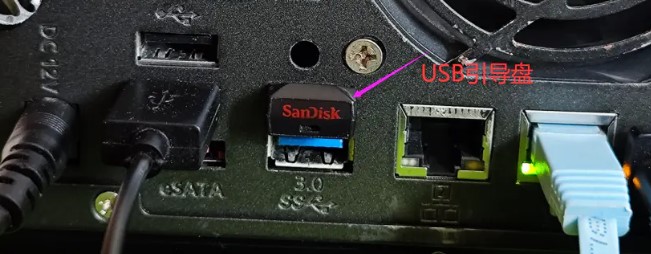

2、插上USB引导盘，启动时选择Debian 11 on Ram （先不要插数据盘，U盘即sda）
3、上传固件
https://www.qnap.com.cn/zh-cn/download?model=ts-269l&category=firmware

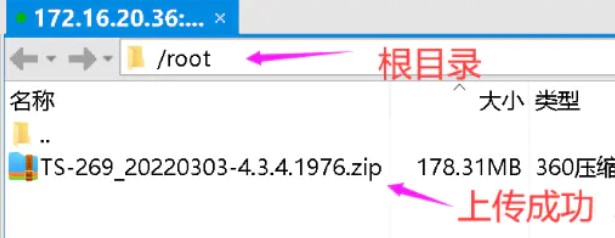

提前安装好xshell/xftp，登录ssh，将下载好的TS-269固件上传到/root目录

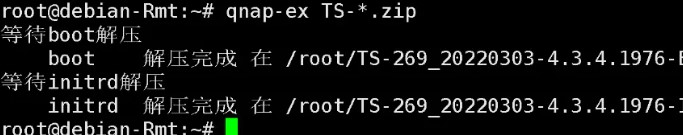

4、解压缩固件
qnap-ex TS-*.zip
mkdir /mnt/sda2 /mnt/sda3
mount /dev/sda2 /mnt/sda2 && mount /dev/sda3 /mnt/sda3
cp /root/TS-*-BOOT/* /mnt/sda2/boot/ && cp /root/TS-*-BOOT/* /mnt/sda3/boot/

二、修改model.con

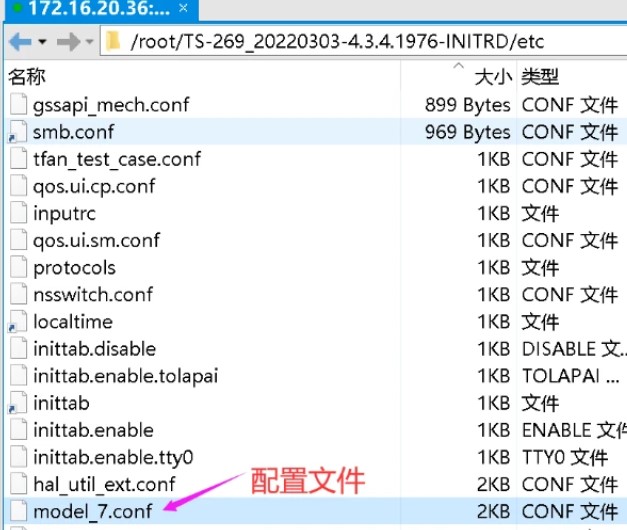

1、下载原始配置文件model_7.conf并改名成model.conf，并替换usb引导和网卡部分

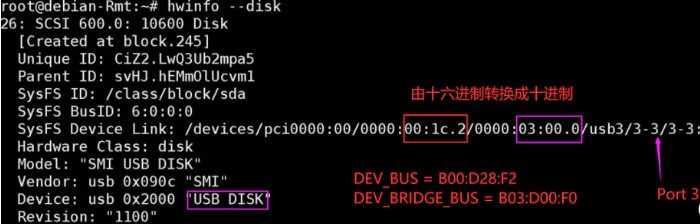

2、先找到usb引导盘的信息（重点是usb boot，usb其它接口使用原模板的）：
hwinfo --disk
[Boot Disk 1]
DEV_BUS = B00:D28:F2
DEV_BRIDGE_BUS = B03:D00:F0
IN_HUB = 0
DEV_PORT = 3
3、找硬盘信息（不用修改，默认值即可）
/devices/pci0000:00/0000:00:1f.2/ata2/host1/target1:0:0/1:0:0:0
[System Disk 1]
DEV_BUS = B00:D31:F2
DEV_PORT = 0
ERR_LED = UART0:CPLD:A2:A3

[System Disk 2]
DEV_BUS = B00:D31:F2
DEV_PORT = 1
ERR_LED = UART0:CPLD:A4:A5
4、找网卡信息

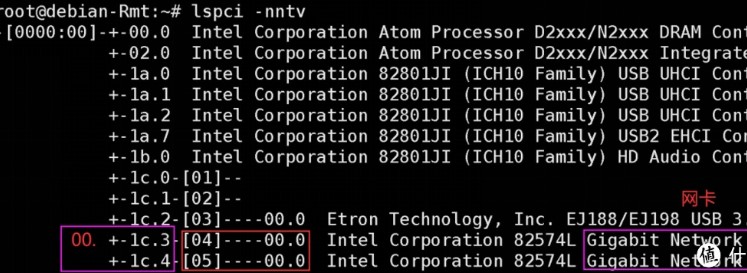

lspci -nntv
[System Network 1]
DEV_BUS = B00:D28:F3
DEV_BUS = B04:D00:F0
DEV_PORT = 0
[System Network 2]
DEV_BUS = B00:D28:F4
DEV_BUS = B05:D00:F0
DEV_PORT = 0
5、上传model.conf
先挂载7分区
mkdir /mnt/sda7 && mount /dev/sda7 /mnt/sda7

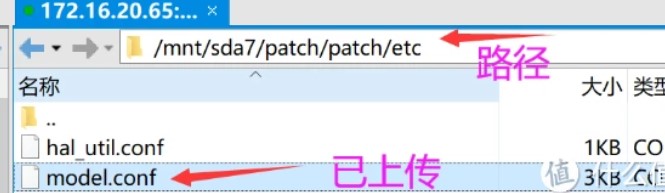

修改完后，上传到 /mnt/sda7/patch/patch/etc/目录下

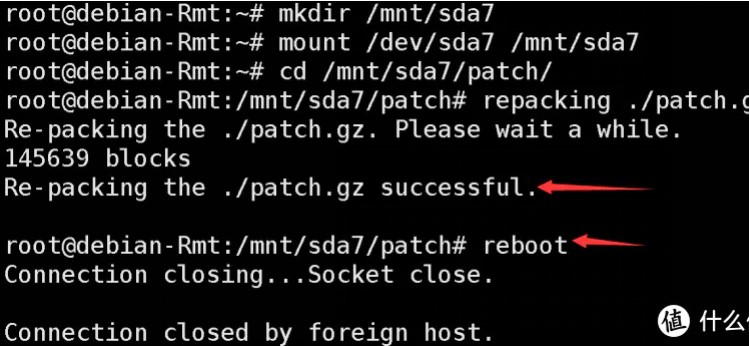

三、重新打包

修改完model.conf后要打包 (后期再修改，记得先挂载7分区，再打包)
cd /mnt/sda7/patch/
repacking ./patch.gz && reboot

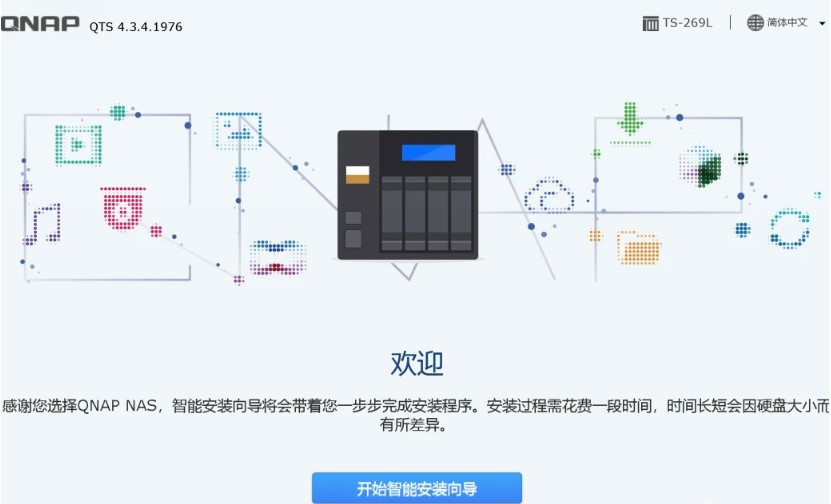

四、安装固件

打开http://172.16.20.36:8080/
如果前面没插数据盘，会提示找不到盘，插上硬盘（支持热拨插）

安装完成后，可以正常升级系统

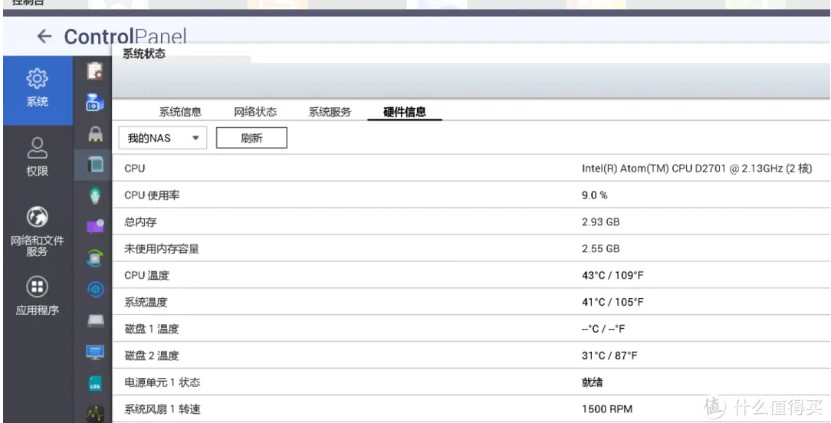

温度、风扇传感器工作正常



五、其它问题

　　CPU ATOM D2701，纯属古董，折腾起来真费神。

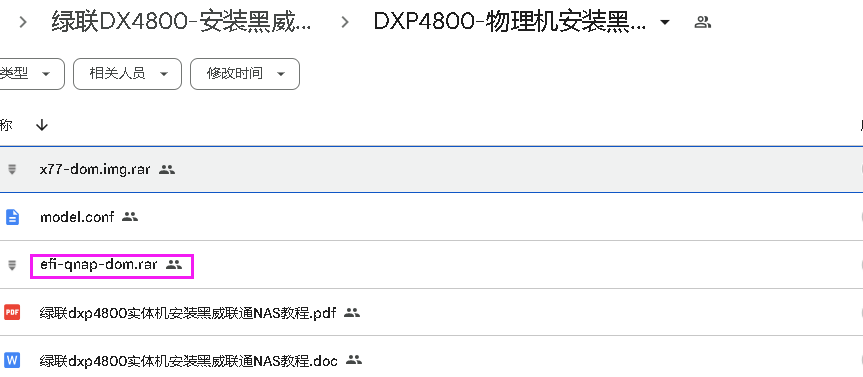

　　开始使用老骥伏枥的iso镜像，换了几个U盘，create_qnap_boot 写启动盘时一直失败，原因我也搞不清楚。又换了r-mt的x77-dom.img引导，进系统时报错，后来使用了群友给的efi-qnap-dom.img引导，才能正常进系统安装固件。
