N100小主机安装黑威联通NAS – Huaxi Security Notes

附件下载
腾讯微云：https://share.weiyun.com/N88zAcRA 密码：pp5b4w
百度网盘: https://pan.baidu.com/s/1sKufTNKQl0OtVWNv0R8htQ 提取码: xuzw
谷歌网盘：https://drive.google.com/drive/folders/1McKF-Hme2TI1Ca5CCAtGnzZ31lAMY_lw

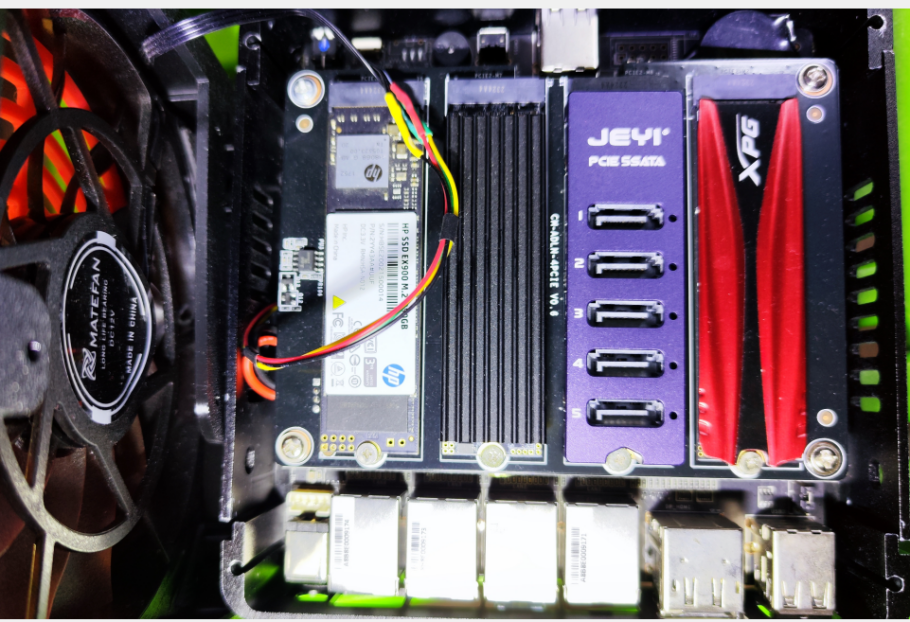

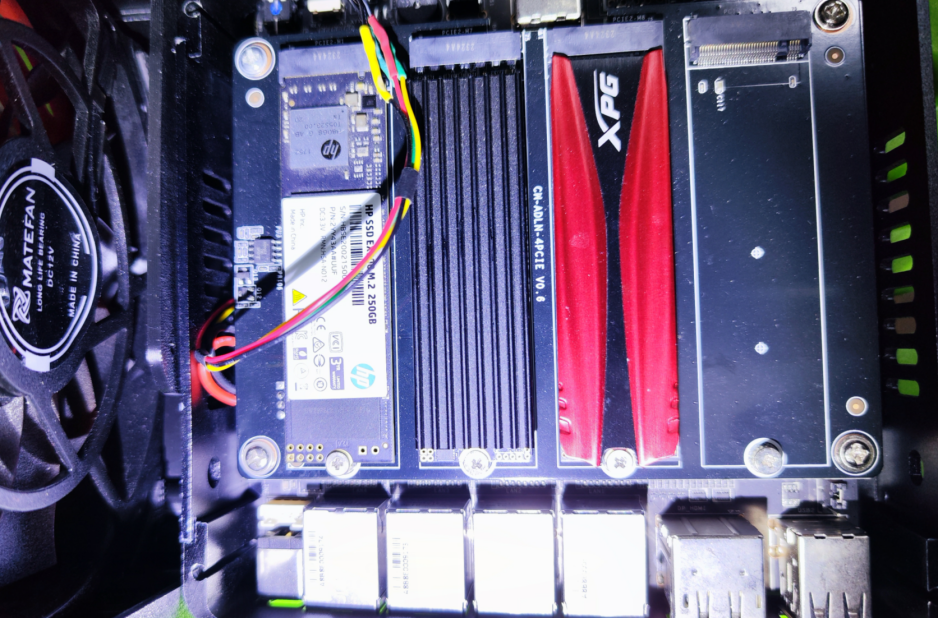

硬件情况：

一、制作U盘引导

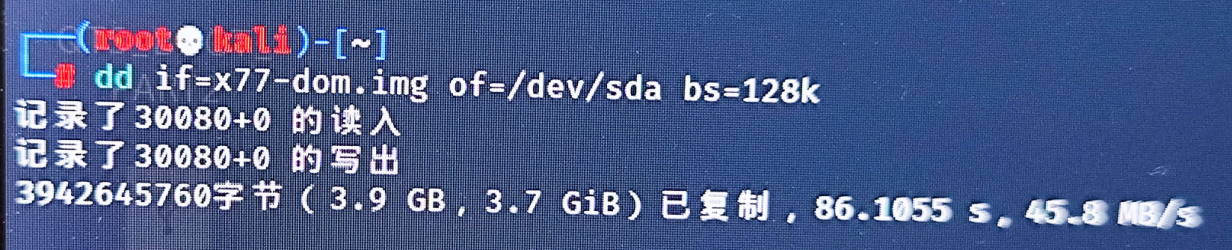

1、将U盘插在Linux电脑上通过dd写引导盘

　　1）Windows下写盘比较麻烦，详细见：N4505实体小主机安装黑威联通NAS

　　2）写好的U盘引导请勿插在Windows下，否则分区会被破坏！

2、升级引导盘程序的内核，不然引导做好后，无法正常进入系统

方法见：黑威联通U盘引导程序升级到6.1内核

3、上传固件

第1步，该机型和威联通TBS-h574TX型号相近，到官网下载固件

https://www.qnap.com.cn/zh-cn/download?model=tbs-h574tx&category=firmware
https://download.qnap.com.cn/Storage/TS-X74P/TS-X74P_20240402-5.1.6.2722.zip

第2步，提前安装好xshell/xftp，记录下引导界面显示的IP及密码，登录ssh，将固件上传到/root目录

4、解压缩固件

qnap-ex TS-*.zip

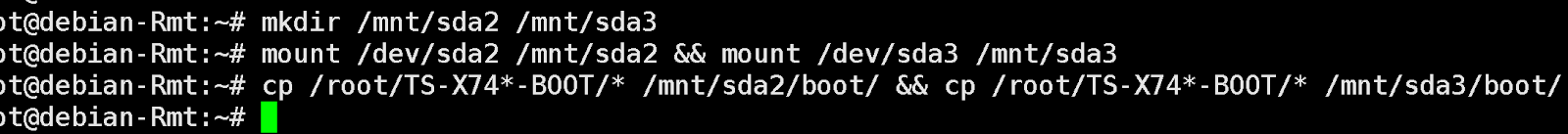

5、将固件复制到引导盘2-3分区（只插了1块usb引导盘和m.2盘，开始尽量少插盘）

mkdir /mnt/sda2 /mnt/sda3

mount /dev/sda2 /mnt/sda2 && mount /dev/sda3 /mnt/sda3

cp /root/TS-X74*-BOOT/* /mnt/sda2/boot/ && cp /root/TS-X74*-BOOT/* /mnt/sda3/boot/

二、修改model.con

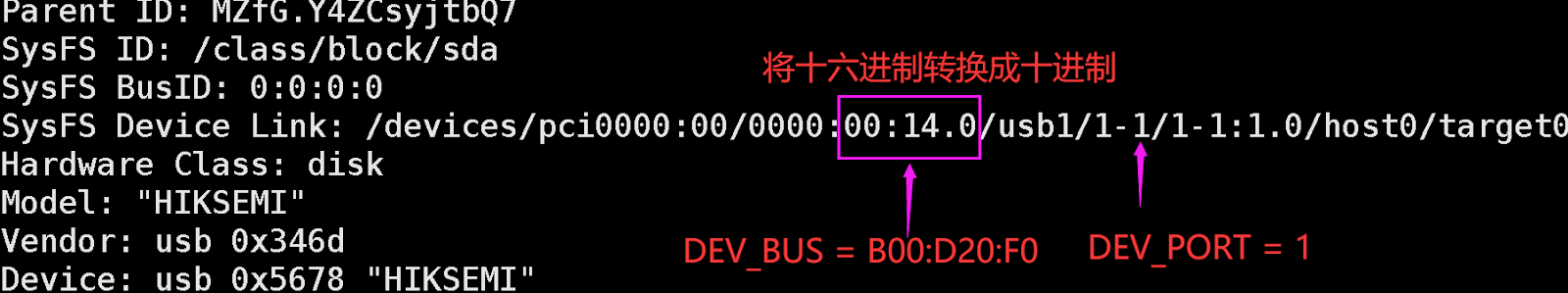

1、先找到usb引导盘的信息（重点是usb boot，usb其它接口看自己情况）：

hwinfo --disk

[Boot Enclosure]

VENDOR = QNAP

MODEL = BOOT

MAX_DISK_NUM = 1

DISK_DRV_TYPE = USB

[Boot Disk 1]

DEV_BUS = B00:D20:F0

DEV_PORT = 1

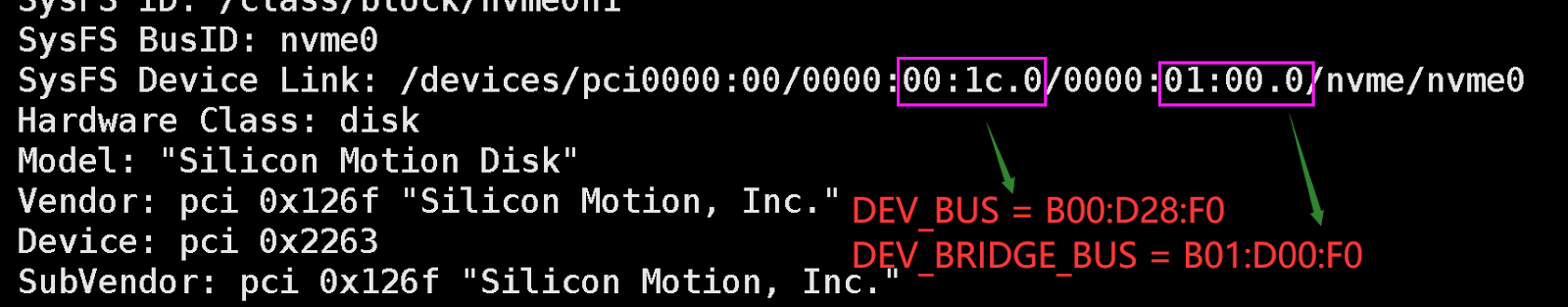

2、接着找M.2盘的信息（强烈建议先只插1块盘，<用了1转4 M2扩展卡，硬盘和网卡PCI值可能会跳动，自己留意观察>）：

惠普256G（系统盘）

/devices/pci0000:00/0000:00:1c.0/0000:01:00.0/nvme/nvme0

[System Disk 1]

DEV_BUS = B00:D28:F0

DEV_BRIDGE_BUS = B01:D00:F0

威刚2T

/devices/pci0000:00/0000:00:1c.3/0000:03:00.0/nvme/nvme2

[System Disk 2]

DEV_BUS = B00:D28:F3

DEV_BRIDGE_BUS = B03:D00:F0

金邦4T

/devices/pci0000:00/0000:00:1c.2/0000:02:00.0/nvme/nvme1

[System Disk 3]

DEV_BUS = B00:D28:F2

DEV_BRIDGE_BUS = B02:D00:F0

TF卡

/devices/pci0000:00/0000:00:14.0/usb1/1-7/1-7:1.0/host1/target1:0:0/1:0:0:0

DEV_BUS = B00:D20:F0

DEV_PORT = 7

3、找网卡信息（其实网卡信息可以不用写，<如有驱动>能够自动识别的）

lspci -nntv

[System Network 1]

DEV_BUS = B00:D28:F6

DEV_PORT = 0

DEV_BRIDGE_BUS = B05:D00:F0

[System Network 2]

DEV_BUS = B00:D29:F0

DEV_PORT = 0

DEV_BRIDGE_BUS = B06:D00:F0

[System Network 3]

DEV_BUS = B00:D29:F1

DEV_PORT = 0

DEV_BRIDGE_BUS = B07:D00:F0

[System Network 4]

DEV_BUS = B00:D29:F2

DEV_PORT = 0

DEV_BRIDGE_BUS = B08:D00:F0

4、上传model.conf

先挂载7分区

mkdir /mnt/sda7 && mount /dev/sda7 /mnt/sda7

修改完后，上传到/mnt/sda7/patch/patch/etc/目录下

三、处理驱动问题

1、删除7分区lib目录下amd相关的驱动（避免驱动干涉）

rm -rf /mnt/sda7/patch/patch/lib/modules/5.10.60-qnap/amd*

rm -rf /mnt/sda7/patch/patch/lib/firmware/amd*

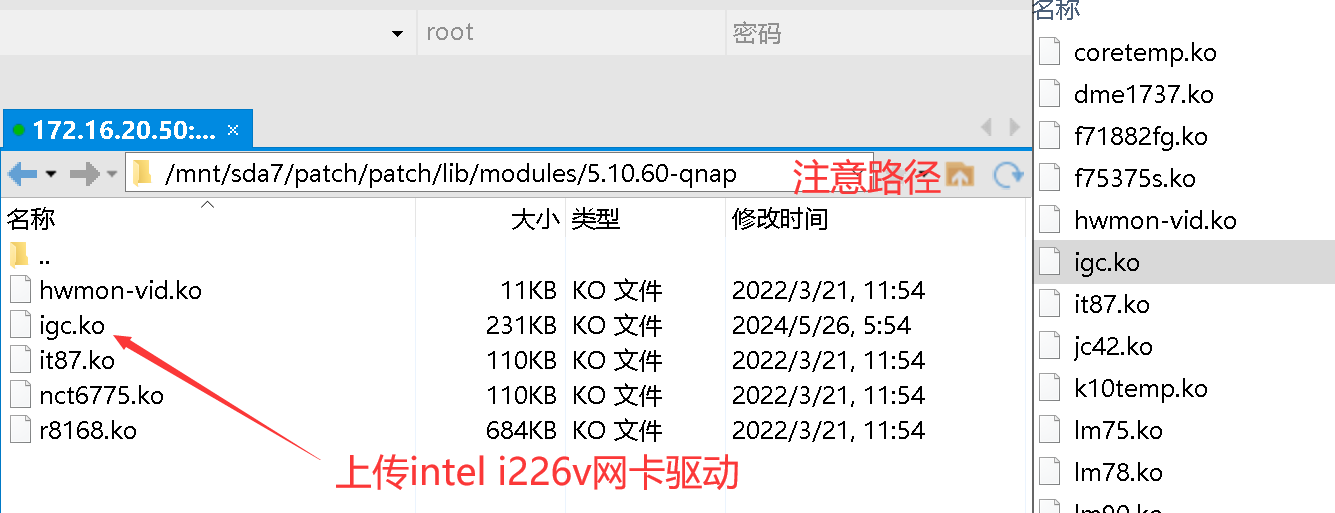

2、上传Intel网卡驱动【可忽略，默认就支持的，如qnap无法驱动再上传，避免一些问题】

四、重新打包

修改完model.conf后要打包 (后期再修改，记得先挂载7分区，再打包)

cd /mnt/sda7/patch/ && repacking ./patch.gz && reboot

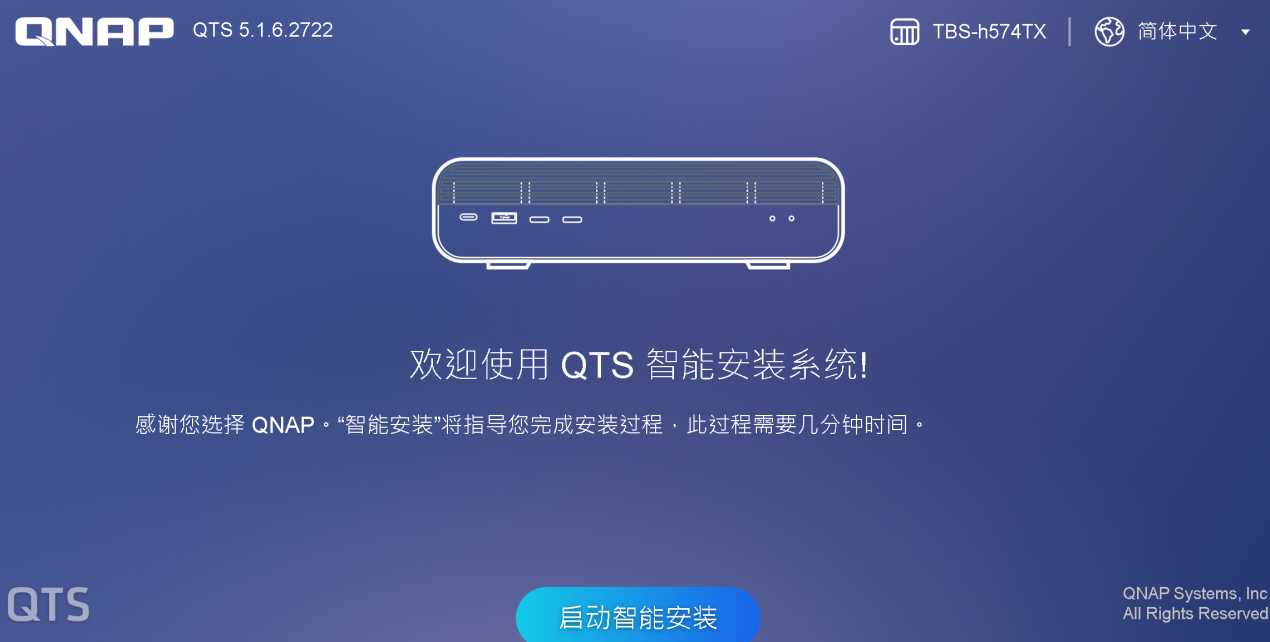

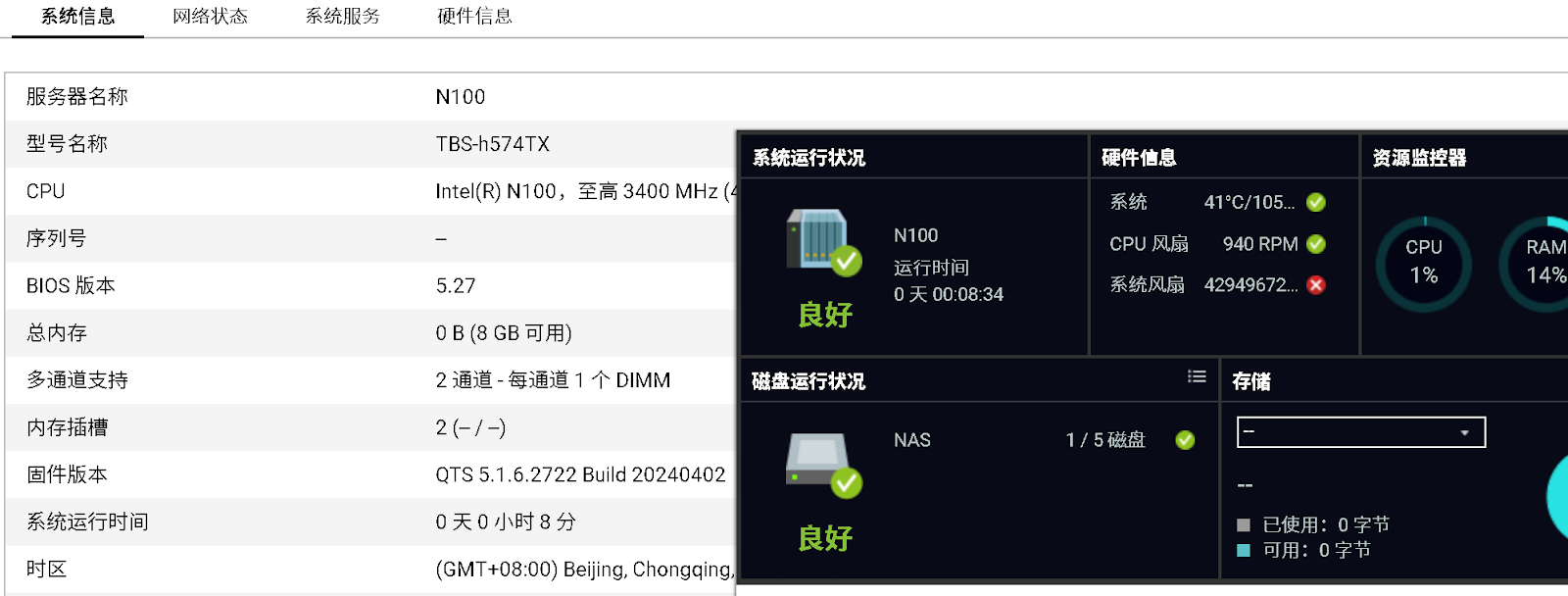

五、安装系统

等待5~10分钟可进入QNAP系统，然后在Qfinder或路由器上查看IP

（model没写好，进系统会变慢，甚至无法进入。要安装QNAP的硬盘，建议提前删除旧分区，可以在debian引导盘下用fdisk查看以及删除）

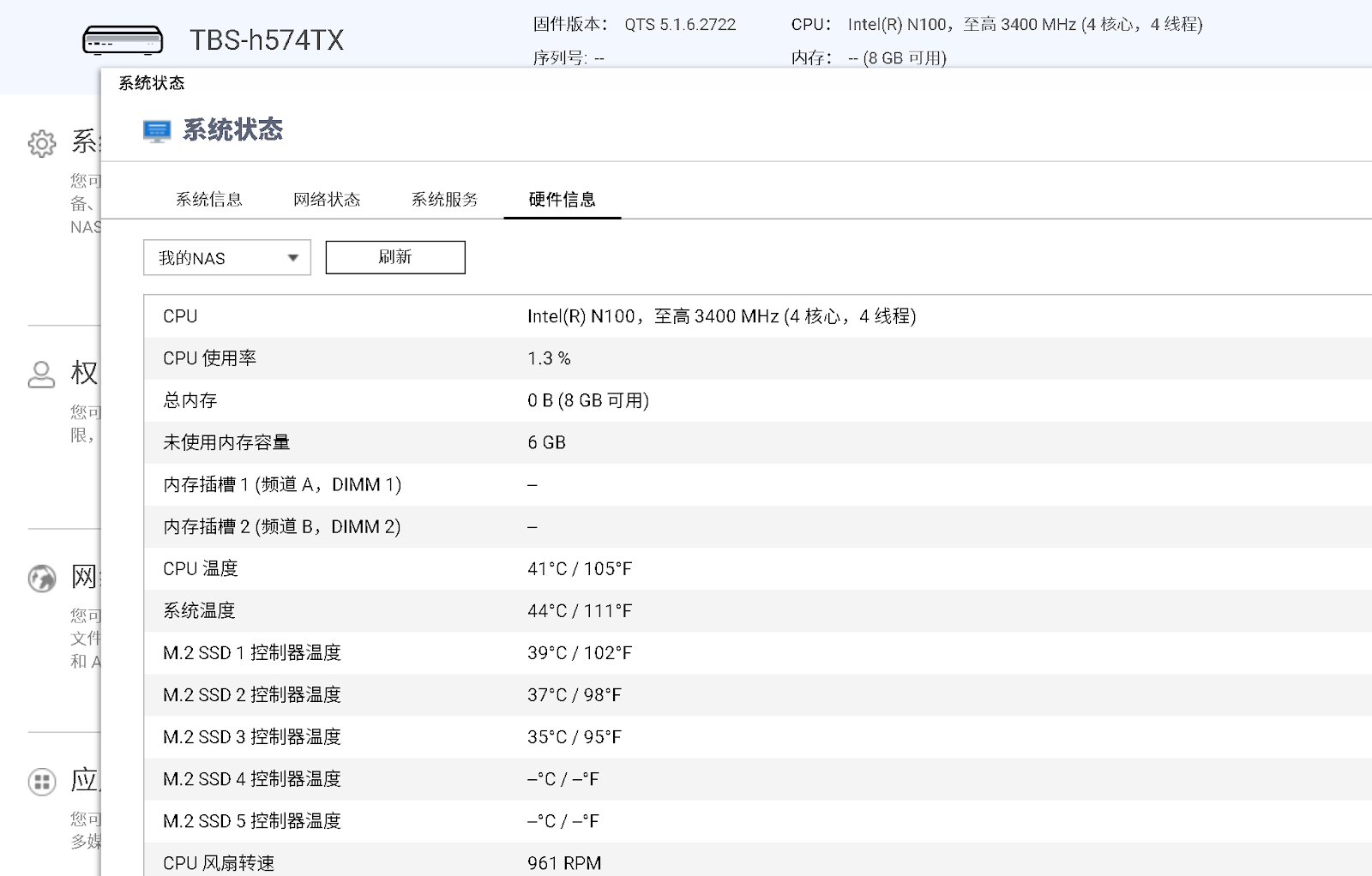

如系统信息无法正常显示，软重启NAS，或检查纠正model.conf（本model非完美，可能存在些问题）

六、其它问题

1、TBS-h574TX原始model.conf文件解压后获取：/root/TS-X74P_20240402-5.1.6.2722-INITRD/etc/model_Q0B70_Q0BH0_10_10.conf

2、debian11下一些命令

dmesg #看错误
lsmod #看加载
dmidecode 看内存
hwinfo --usb #查看USB
rmmod igc.ko 和 insmod igc.ko  #卸载/加载驱动

3、这个玩法，sata在debian引导盘下无法识别
