虚拟机安装与NAT上网配置见：OPNsense防火墙笔记二：Esxi上安装与NAT上网设置

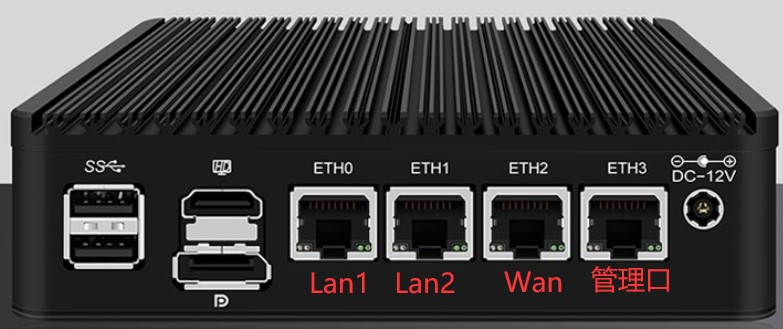

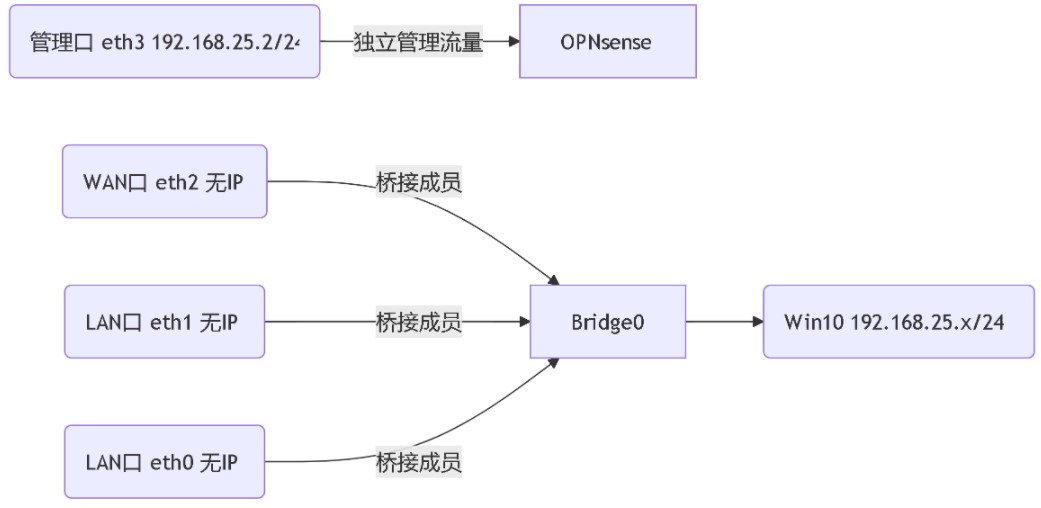

一、初始安装与接口规划1. 接口信息分配及拓扑图
| 接口 |
物理网卡 |
IP配置 |
用途 |
特殊要求 |
| 管理口 |
eth3 |
192.168.25.2/24 |
防火墙管理 |
注意子网掩码 |
| WAN口 |
eth2 |
无IP（透明桥接成员） |
连接外网链路 |
可清空IPv4/IPv6配置 |
| LAN口 |
eth1 eth0 |
无IP（透明桥接成员） |
连接内网设备 |
绑定到同一网桥 |
| 测试机 |
– |
192.168.25.x/24 |
验证网络连通性 |
与管理口同网段 |
-
安装时设置：
- LAN口（eth0）：
192.168.1.1/24（临时管理IP）
- WAN口（eth1）：DHCP或空置
-
3. 管理口配置

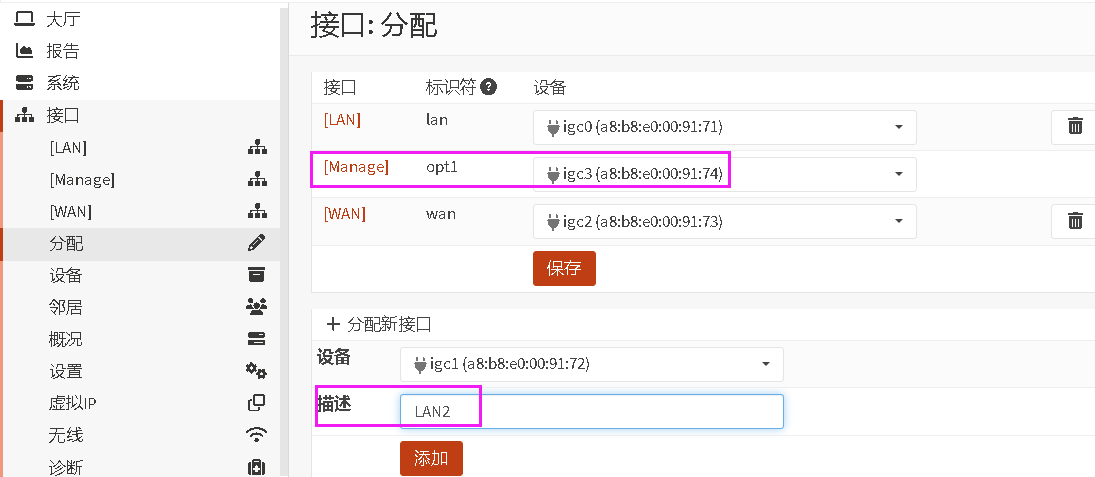

第一步：创建管理接口
- 路径：
接口 > 分配
-
操作：
- 点击
+添加新接口
- 设备选择物理网卡（如igc3），同时将闲置端口分配给LAN2
-
描述填写
Manage

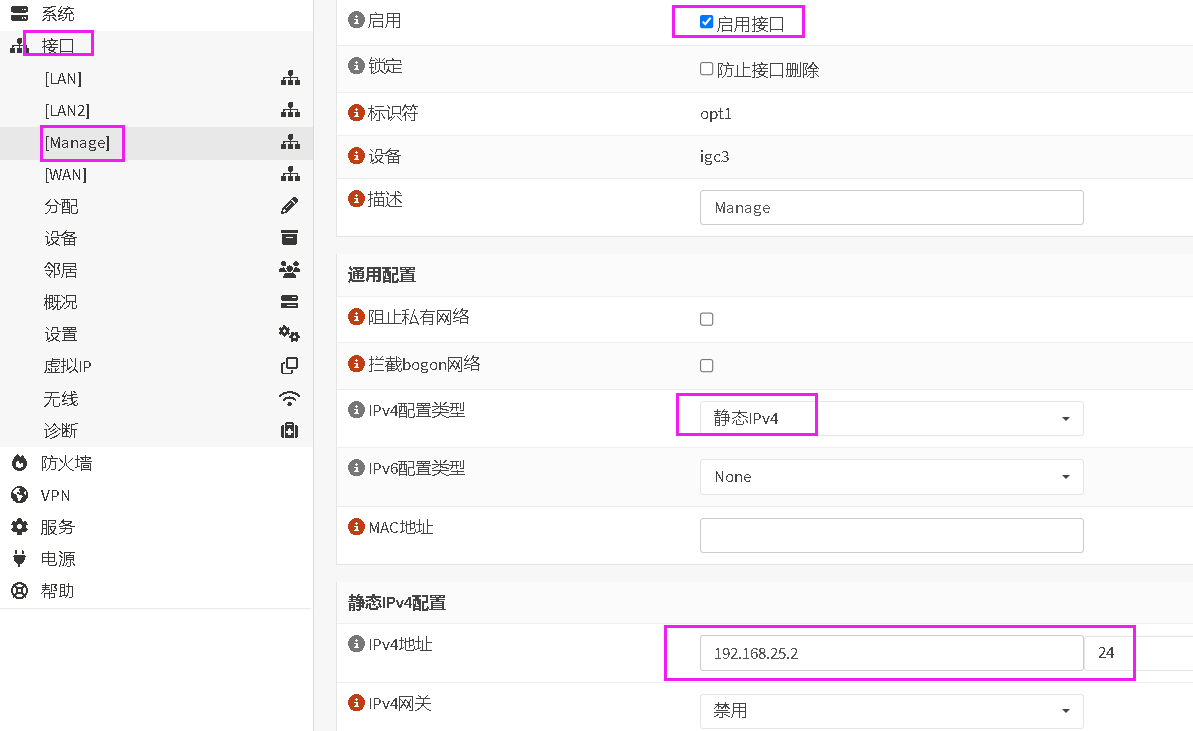

第二步：设置管理IP
- 路径：
接口 > [Manage]
-
参数：
- IPv4配置类型：
静态IPv4
- IP地址：
192.168.25.2
-
子网掩码：
24（必须修改，默认32位会导致无法连接）

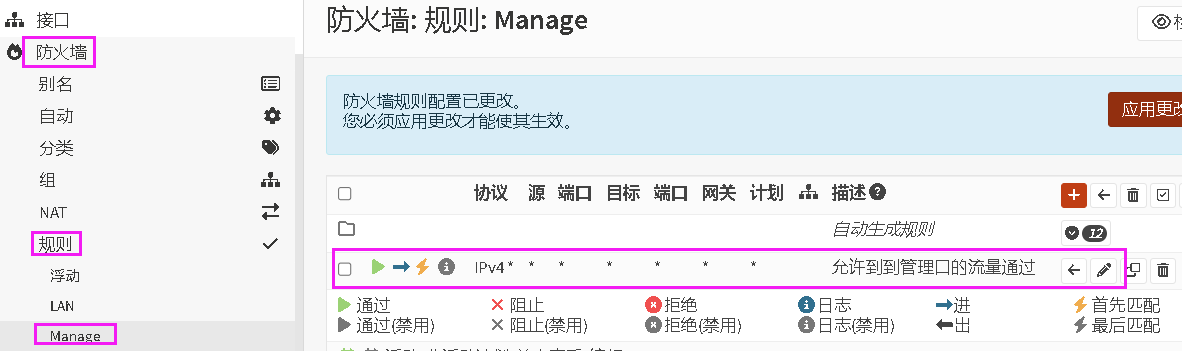

第三步：放行管理口流量
- 路径：
防火墙 > 规则 > Manage
-
添加规则：
- 动作：
通过
- 协议：
any
-
源/目的：
any
- 然后“应用更改”，并验证网络，查看管理口能否登录，如果能，继续下面操作，如果有问题认真检查，或回到命令行 恢复出厂
二、透明网桥配置流程

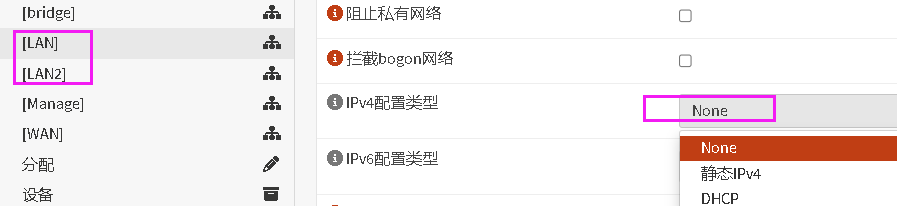

第一步：清除WAN/LAN口IP
- 路径：
接口 > [WAN] 和 接口 > [LAN]
-
操作：
-
IPv4配置类型：
None
-

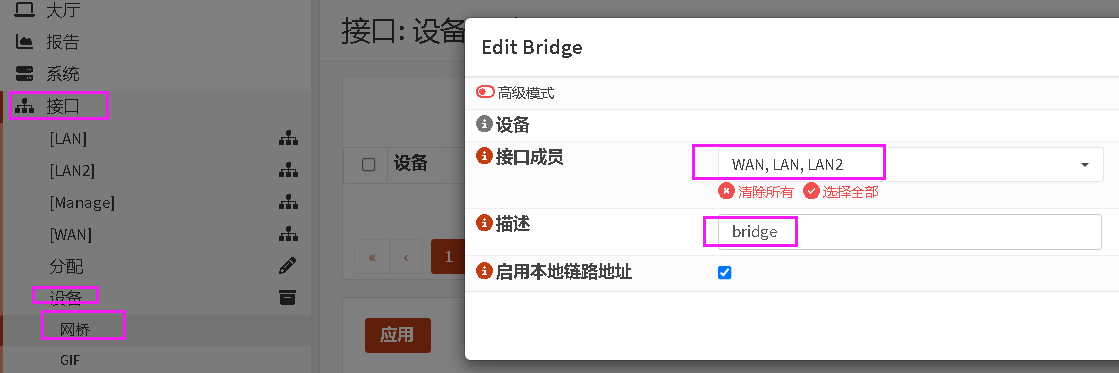

第二步：创建网桥设备
- 路径：
接口 > 设备 > 网桥 > +添加
-
参数：
- 成员接口：勾选
WAN和LAN
-
描述：
Bridge

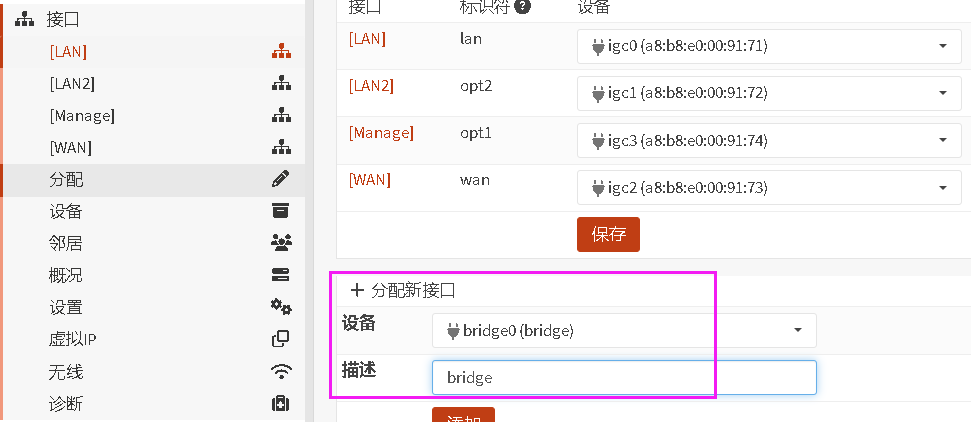

第三步：分配网桥接口
- 路径：
接口 > 分配
-
操作：
- 点击
+添加新接口
- 设备选择刚创建的
bridge0
-
标识符自动生成（如
opt3）
-
回到接口后，并启用bridge（默认未启用）

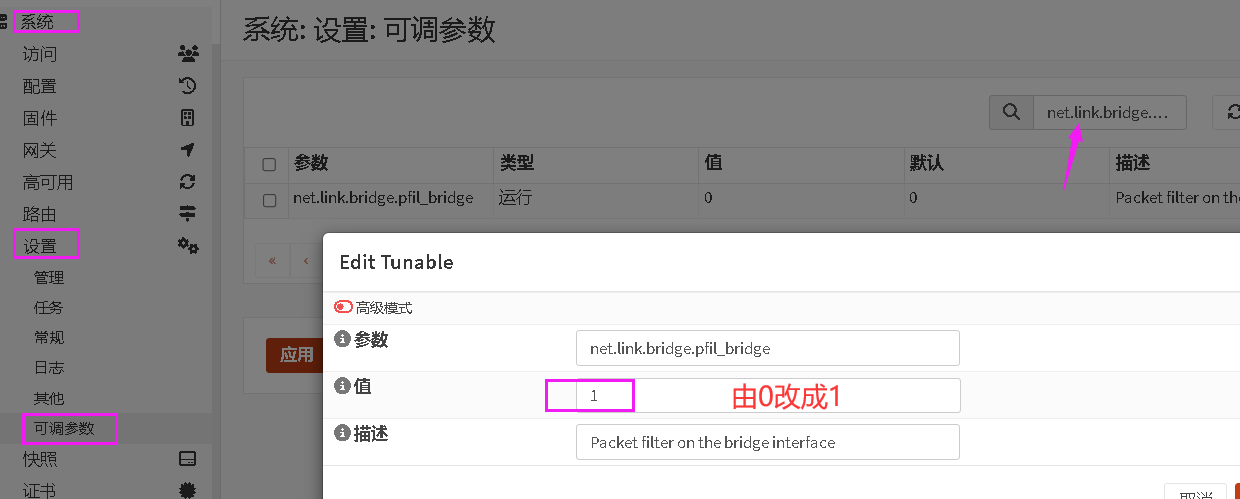

第四步：启用网桥过滤
- 路径：
系统 > 设置 > 可调参数
-
修改参数：
net.link.bridge.pfil_bridge：1，启用过滤桥-
net.link.bridge.pfil_member：0， 禁用对桥接口成员的过滤
-
第五步：放行桥接流量
- 路径：
防火墙 > 规则 > BRIDGE
-
添加规则：
- 动作：
通过
- 接口：
BRIDGE
-
方向：
进/出

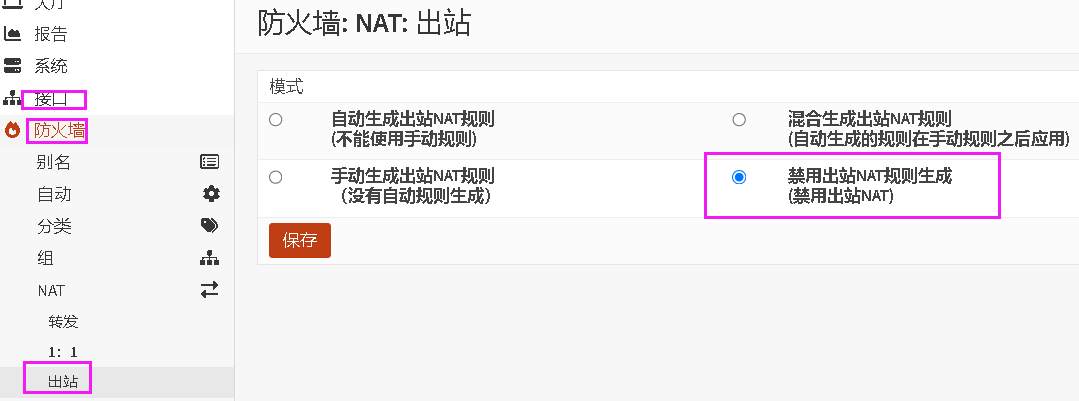

第六步：禁用出站NAT
- 路径：
防火墙 > NAT > 出站
-
操作：
-
模式选择：
禁用出站NAT规则生成

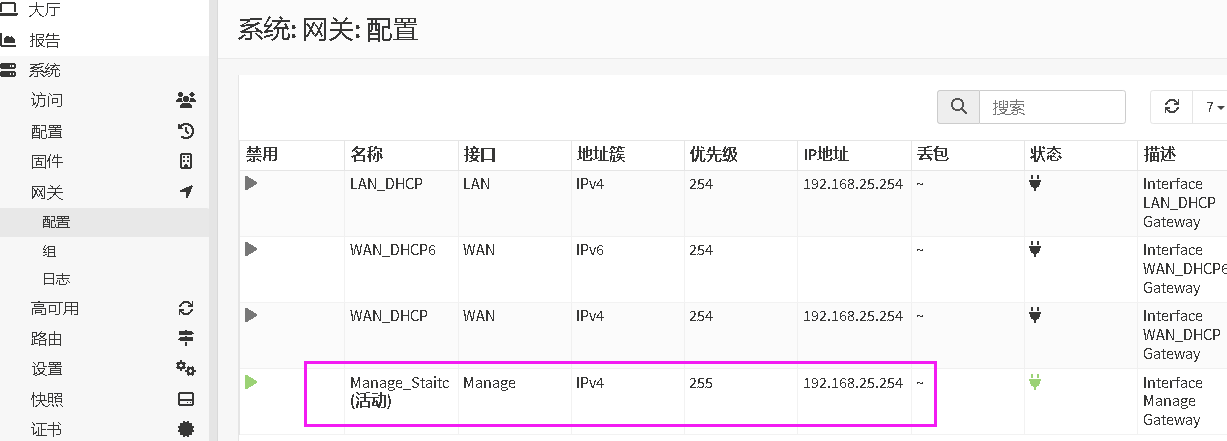

三、管理口外网访问（可选）
- 路径：
系统 > 网关 > 配置
-
操作：
四、安全功能扩展

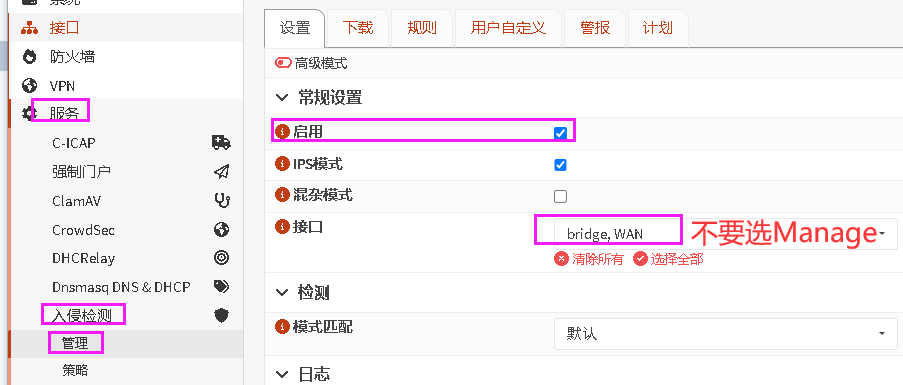

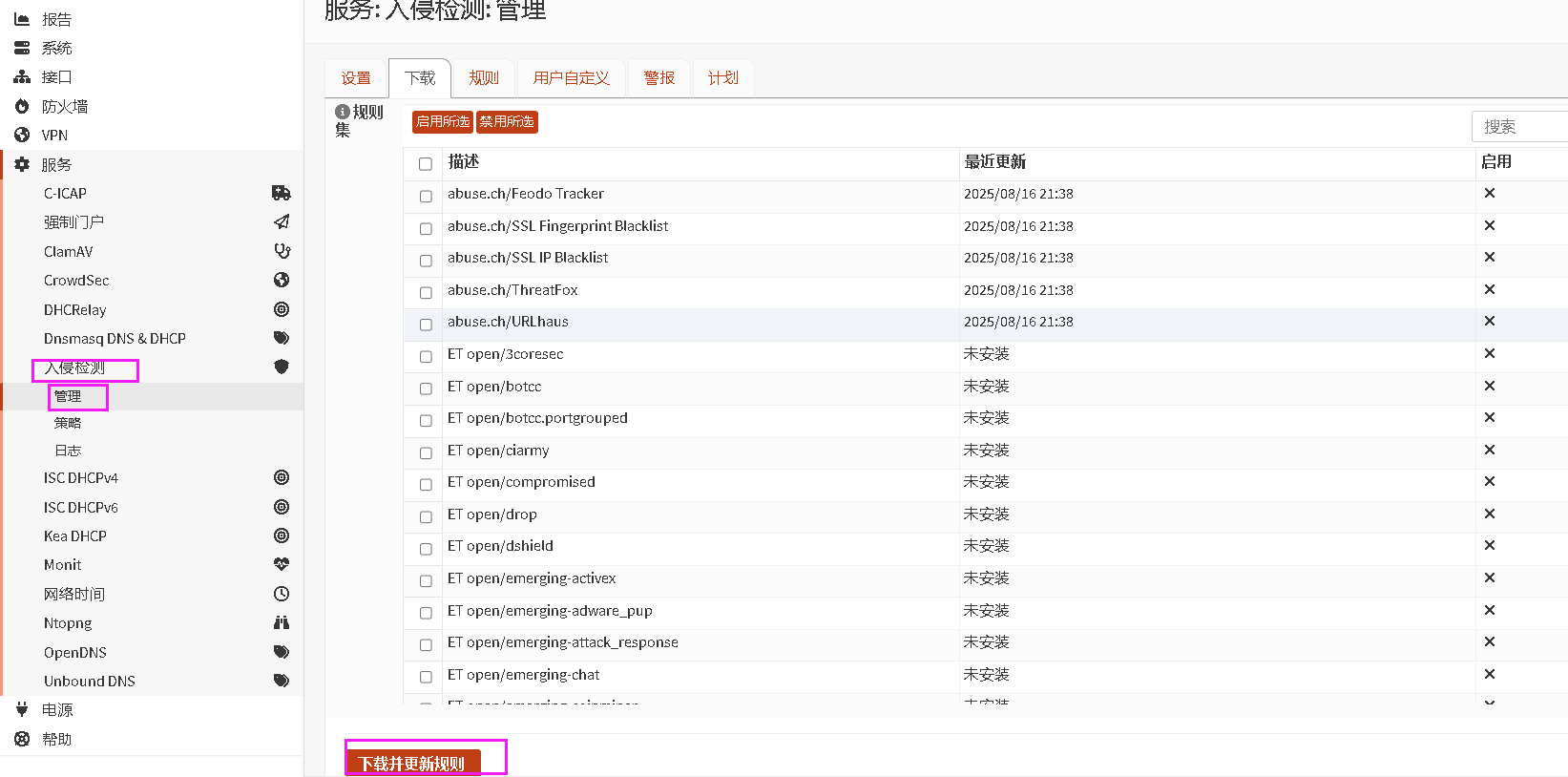

1. 入侵检测（IDS）配置
- 路径：
服务 > 入侵检测 > 管理
-
操作：
- 启用入侵检测
- 接口选择：
BRIDGE（非管理口）
- 下载并启用规则集
-

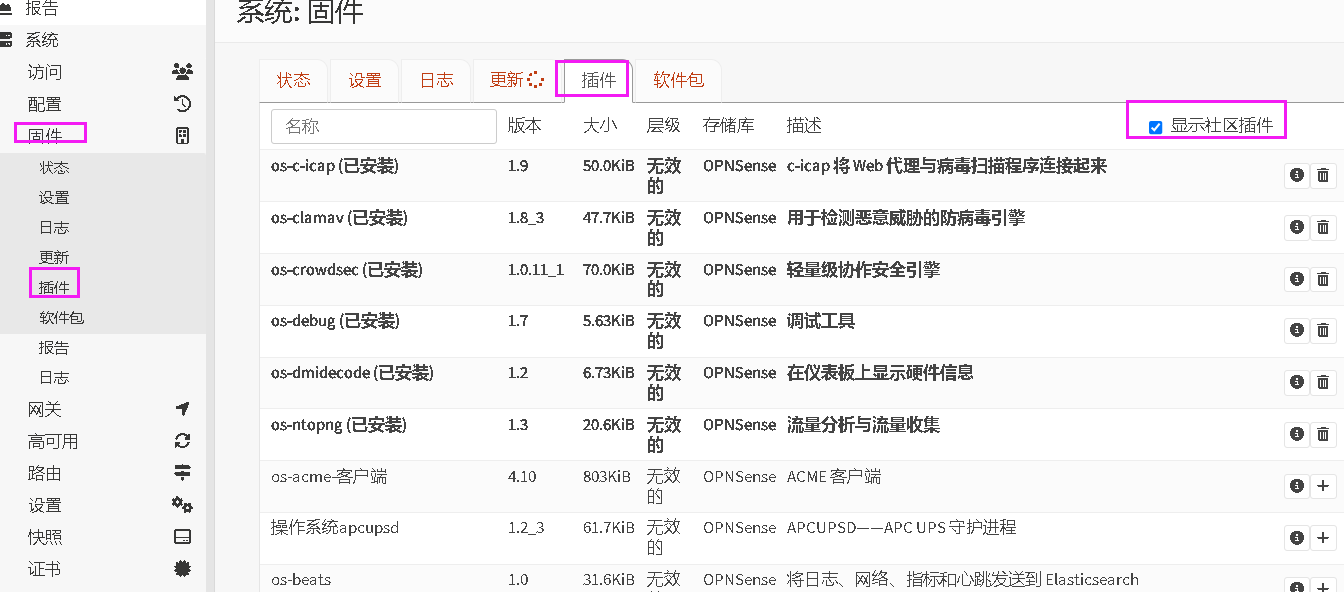

2. 防病毒插件安装
- 路径：
系统 > 固件 > 插件
-
安装：
os-damaw（ClamAV引擎）-
os-crowdsec（威胁情报）
