Dell R740 配置Raid 安装 Windows2016 完整教程

Windows Server 2016 ISO（官方原版）
16GB+ U盘
备用硬盘（如需数据迁移）

2、驱动下载

PERC H740P RAID驱动：
官网路径：Dell支持页面 → 输入服务标签 5QNM2D3 → 下载 PERC H740P Adapter Windows Driver（版本需匹配Server 2016）
PERC H740P Windows Server 2016 驱动（服务标签：5QNM2D3）
https://www.drvhub.net/devices/controllers/perc/h740p-adapter （第三方下载 raid卡驱动）

二、配置RAID 阵列

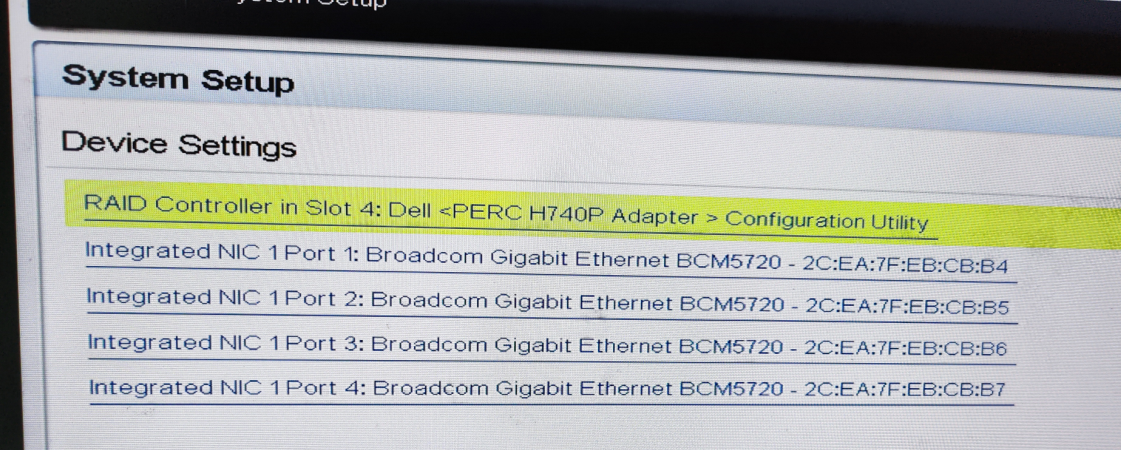

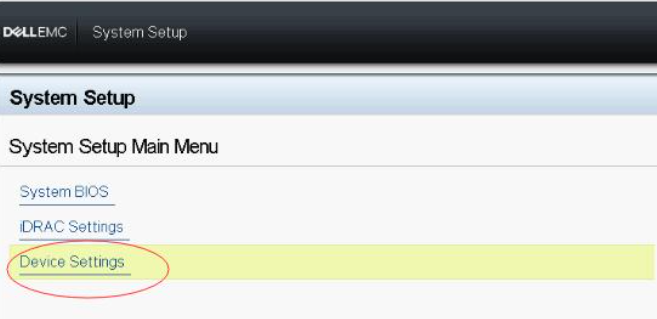

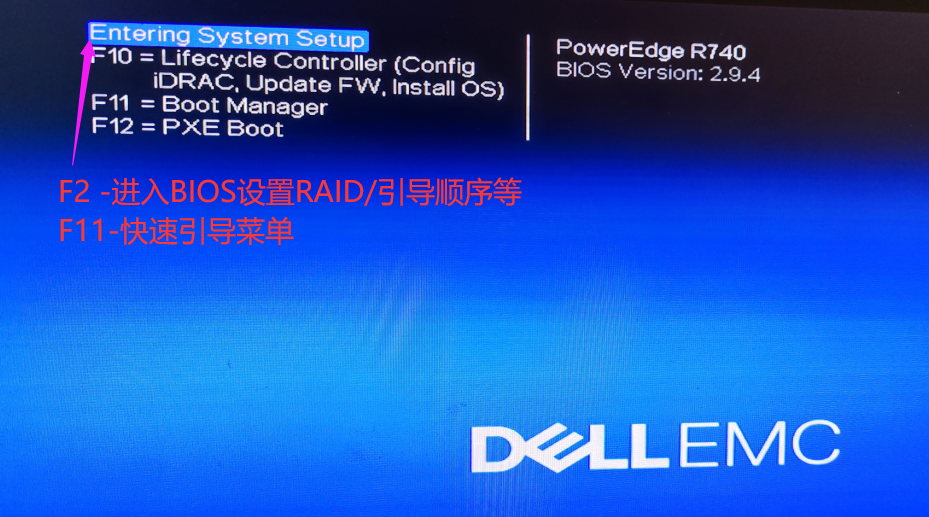

1、开机按 F2进入RAID配置界面



2、创建虚拟磁盘

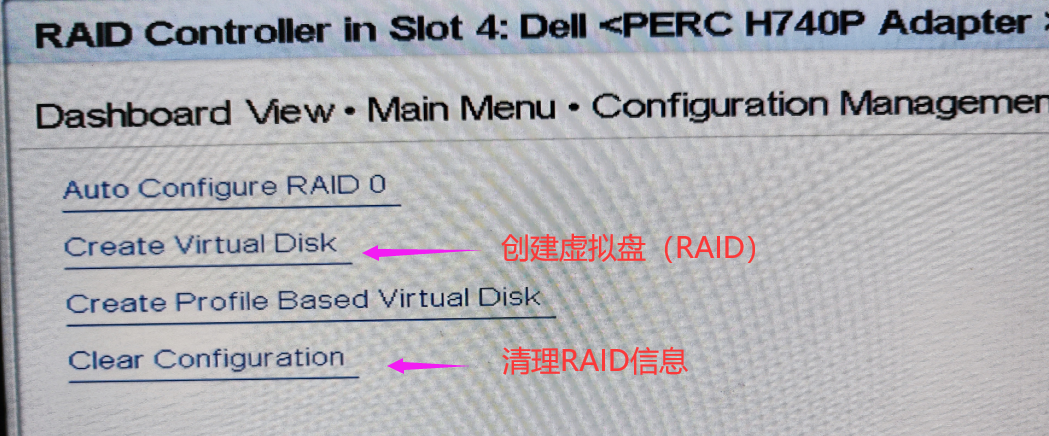

a、选择 Create Virtual Disk（主菜单）。

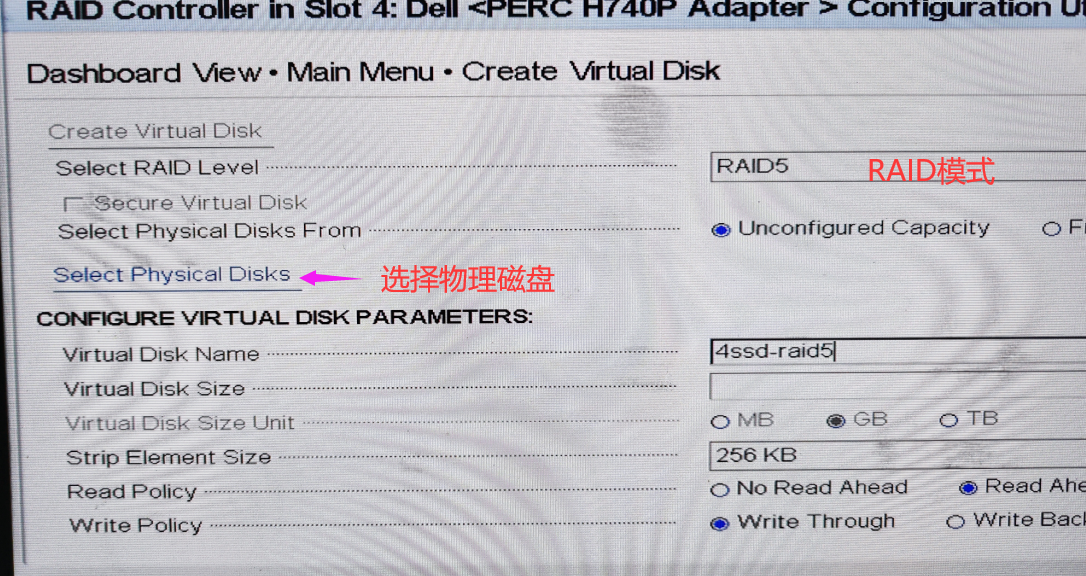

 b、选择 RAID 级别

• 选择 RAID Level: RAID 5（如截图 ）。
• RAID 5 需至少 3 块硬盘，提供数据冗余和性能平衡。

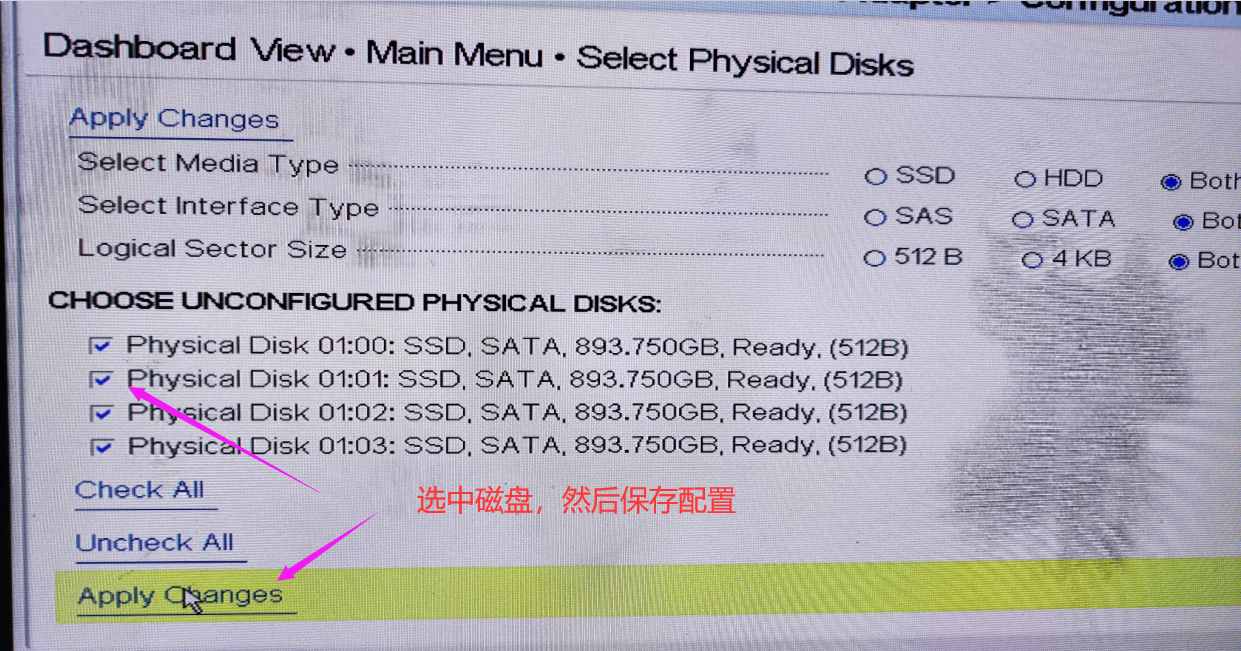

c、选择物理硬盘

• 从 “Unconfigured Capacity”（未配置容量）中选择所有要加入阵列的硬盘（勾选复选框）。
• 确认硬盘状态为 “Ready”（无报错或缺失）。

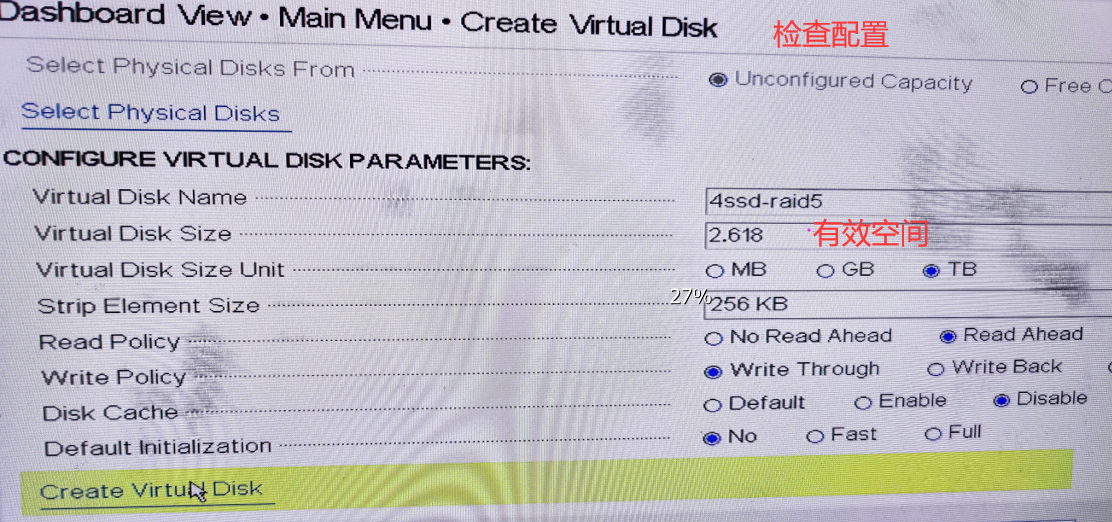

d、配置虚拟磁盘参数

• Virtual Disk Name：自定义名称（如 Data-RAID5）。
• Size：设置容量（默认使用全部空间）。
• Strip Size：保持默认 256 KB（适合大多数场景）。
• Read Policy：选择 Read Ahead（提升读取性能）。
• Write Policy：选择 Write Back（需启用电池缓存，性能更佳）。



⚠️ 注意事项：

• 操作前备份数据！RAID创建会清除所有磁盘内容。
• 若硬盘显示 Foreign，需选择 Clear Configuration 后重试。
• 切勿在开机状态下热插拔硬盘！会导致阵列降级。
• 若RAID报错（如缓存未写入），需进入RAID控制器重置缓存。

三、U盘引导设置

1、进入BIOS设置界面

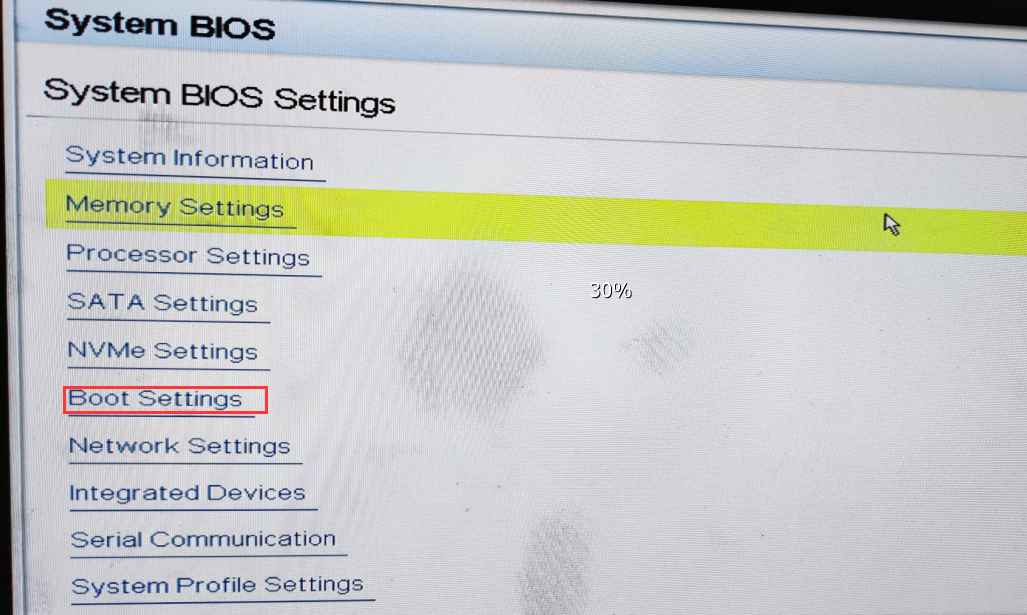

2、导航到Boot Settings

• 使用方向键选择System BIOS > Boot Settings > BIOS Boot Settings

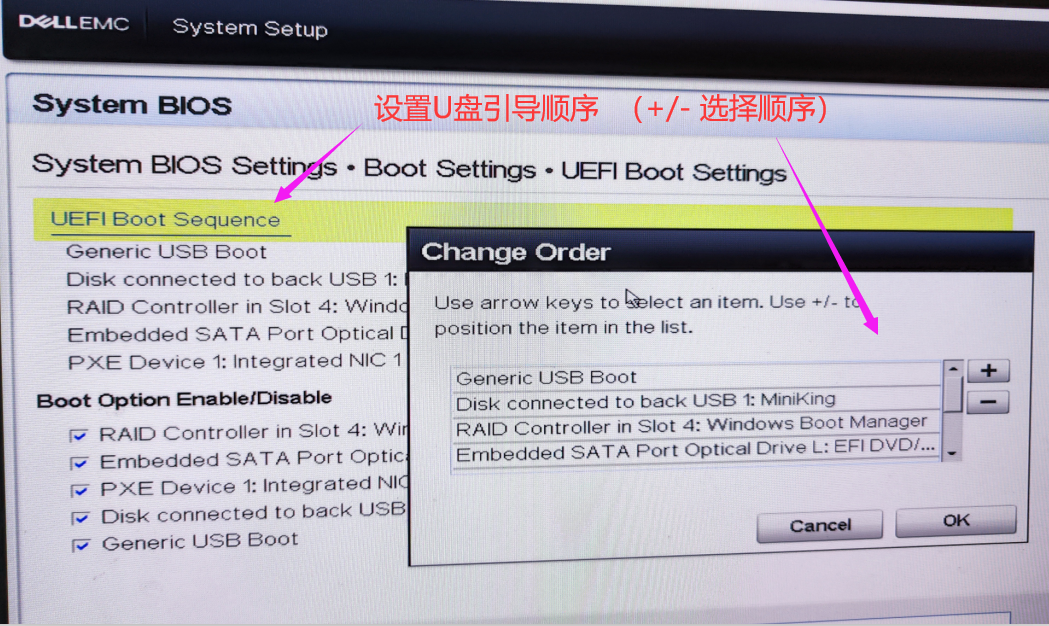

3、调整启动顺序

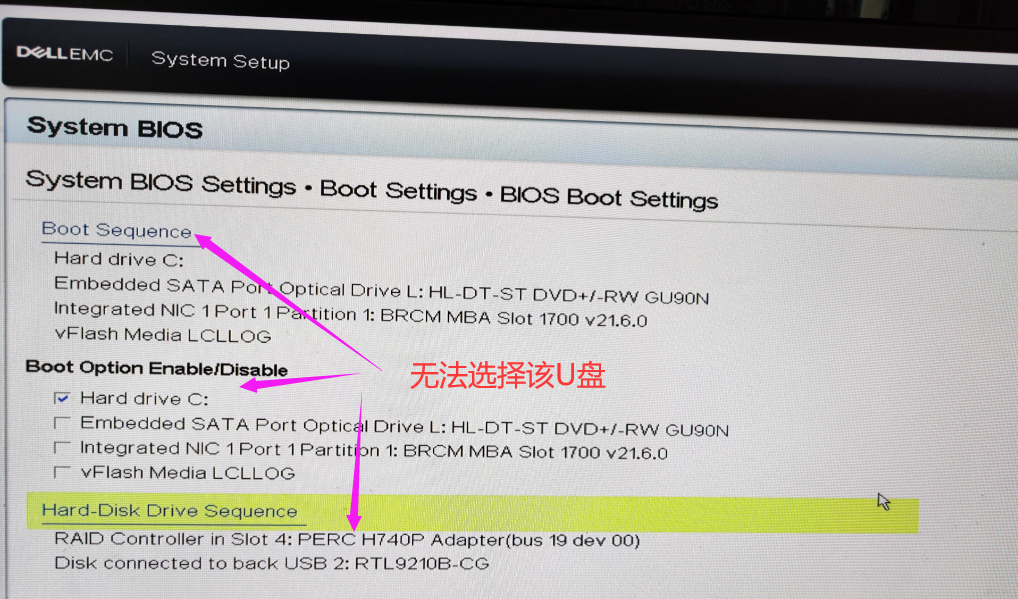

a、在Boot Sequence选项中

• 找到U盘（如 显示为”Disk connected to back USB 2: RTL9210B-CG”）
• 使用+/-键将其移动到列表顶部

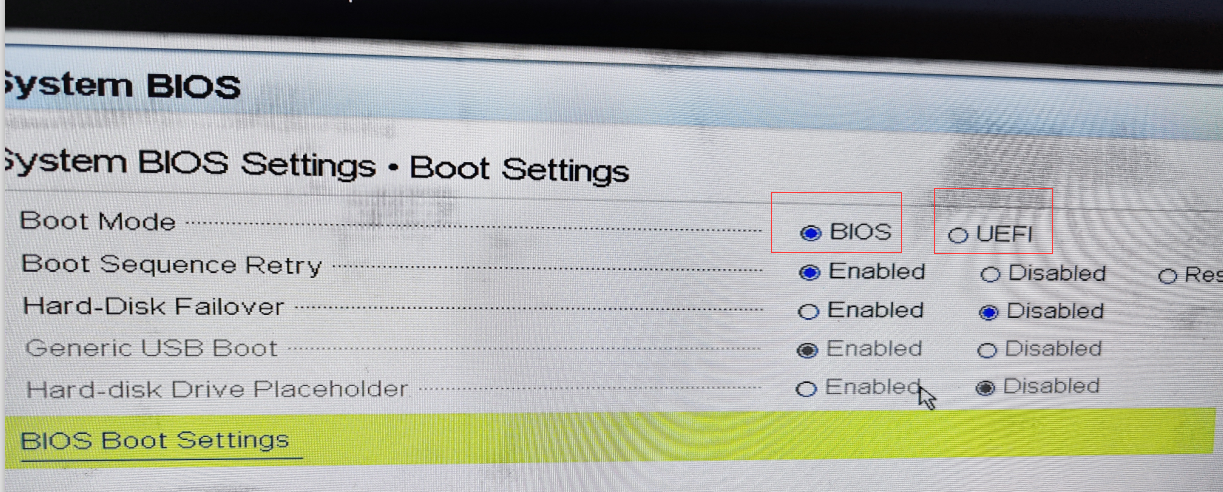

 b、  如上，无法选择U盘引导顺序时（UEFI vs Legacy模式）：

• 确保BIOS设置为UEFI模式（不是Legacy/BIOS）
• 可以在Boot Settings中检查/更改此设置
• 然后可顺利设置





６、避坑提示

• UEFI模式需GPT分区，Legacy模式需MBR分区，二者不可混用！
• 移动硬盘不被识别，更换普通U盘。

四、制作可启动U盘

• 下载 Ventoy：官网→ 解压。
• 安装到U盘：

五、安装系统（加载RAID驱动）

1. 从U盘启动 → 进入Windows安装界面。

2. 加载RAID驱动

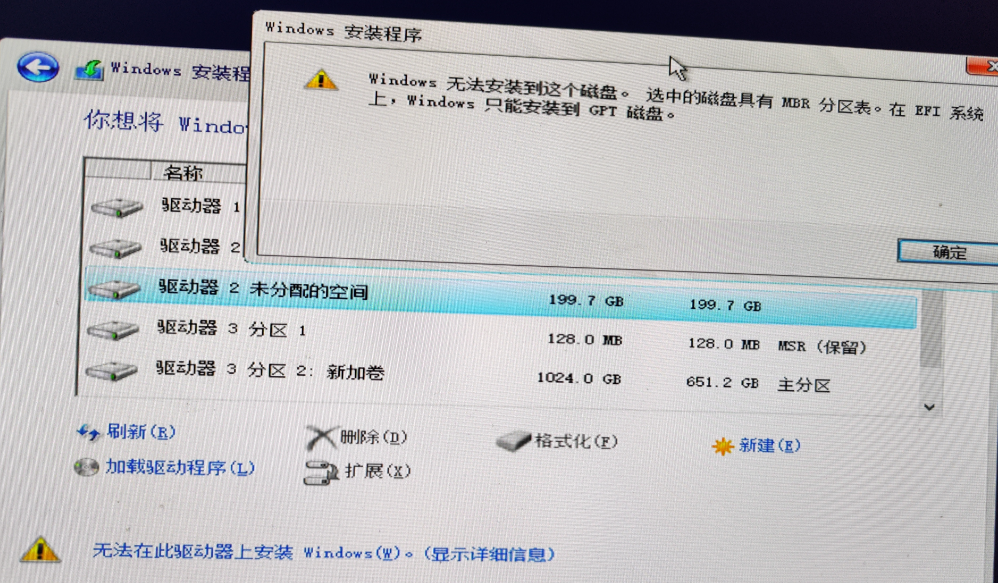

3. 遇到的错误提示表明：

• 当前磁盘使用MBR分区表，但系统处于UEFI模式，必须使用GPT分区格式。
• 原有Windows可能是通过Legacy BIOS模式（MBR）安装的，而现在在UEFI模式下安装，导致不兼容。

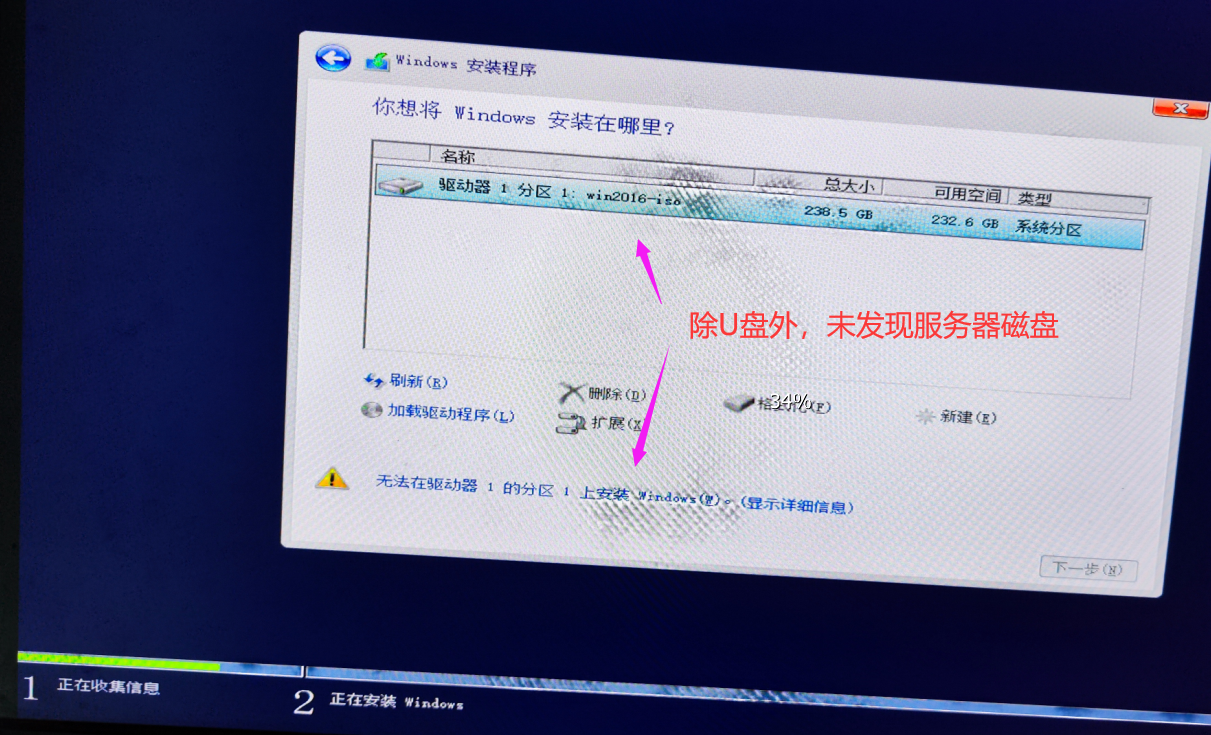

4. 正确识别硬盘后的操作

• 驱动程序加载成功后，安装程序应能识别RAID阵列
• 如果已有分区：
  • 选择分区并点击”格式化”
  • 然后选择该分区继续安装
• 如果没有分区：
  • 点击”新建”创建新分区
  • 格式化后继续安装

5. 避坑提示

• 若硬盘显示为Foreign（外来配置），需在RAID界面选择 Import Configuration。
• 安装前确保RAID状态为 Optimal！

六、配置iDRAC远程管理（无授权不能使用）

步骤

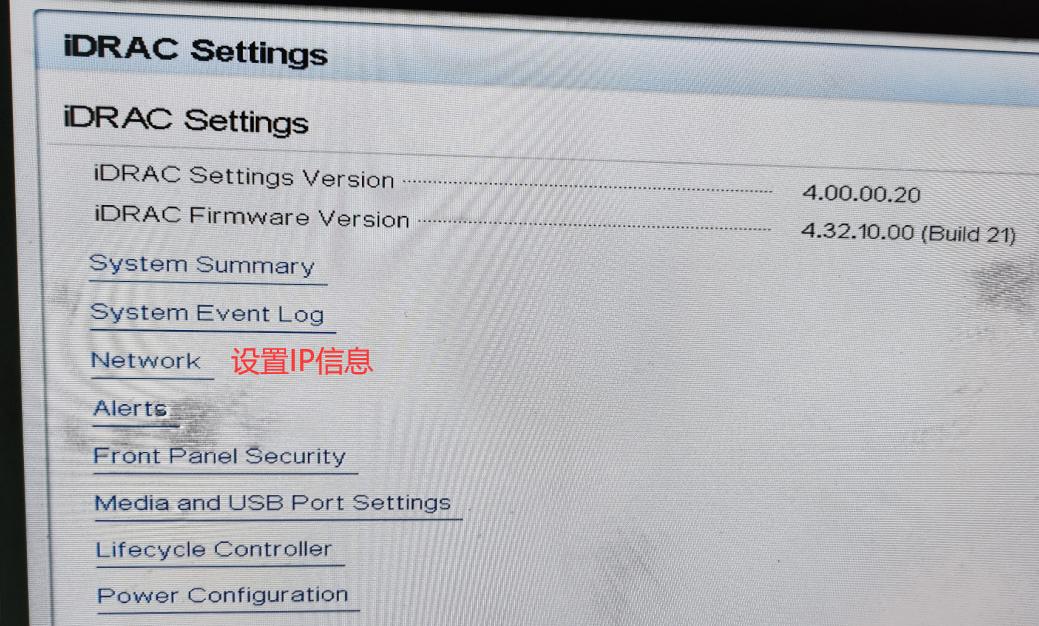

1. 进入iDRAC设置：开机按 F2 → iDRAC Settings。

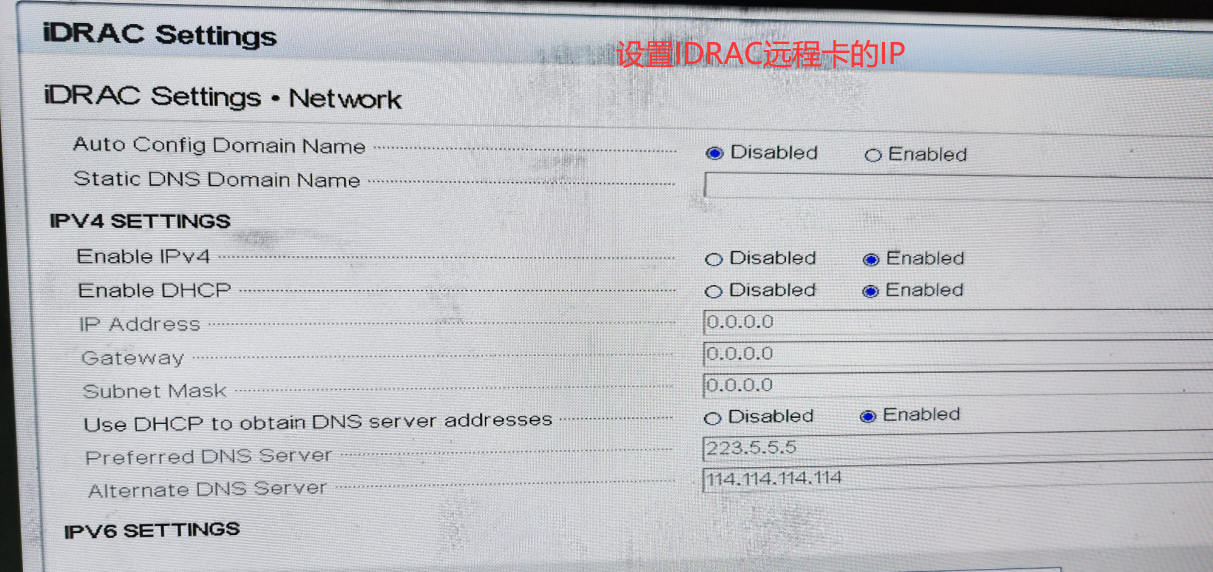

2. 网络配置：
   1. Enable NIC: Enabled
   2. IP分配：静态IP（如 192.168.1.100）或DHCP。
3. 远程访问：
   1. 通过浏览器登录 https://<iDRAC-IP>（默认用户/密码：root/calvin）。
   2. 使用 虚拟控制台 挂载ISO镜像远程安装。

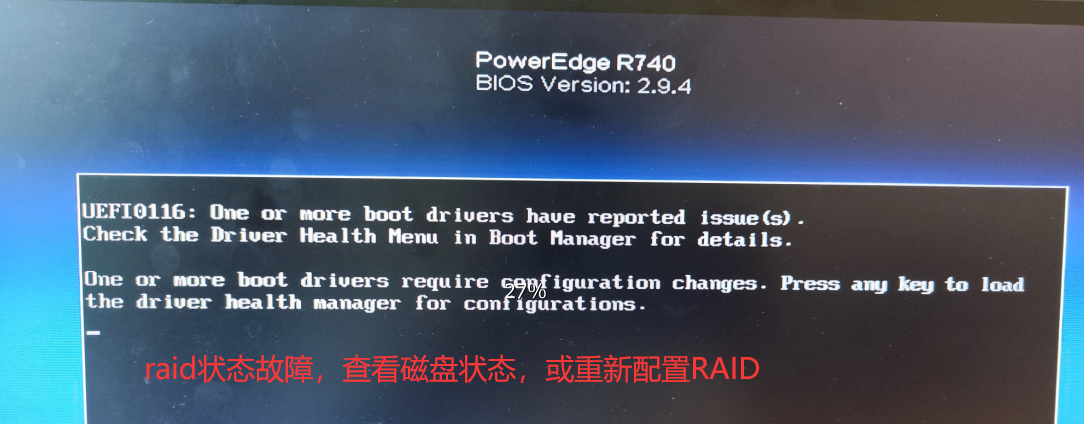

七、异常问题处理

✅ 第一步：立即检查RAID状态

1. 重启服务器，在启动时按 Ctrl+R 进入 PERC RAID配置界面。
2. 查看 Virtual Disk（虚拟磁盘）状态：
   1. 如果是 Degraded（降级），说明RAID5仍在运行但缺少1块盘。
   2. 如果是 Offline（离线），说明RAID已不可用，需修复。
3. 查看 Physical Disks（物理硬盘）状态：
   1. 检查被拔出的硬盘是否显示为 Online（在线） 或 Foreign（外来）。
   2. 如果显示 Missing（缺失） 或 Failed（故障），可能需要更换硬盘。

✅第二步：尝试重建RAID（如果硬盘正常）

1. 如果硬盘重新识别为 Online，但RAID仍显示 Degraded：
   1. 选择 Virtual Disk → Manage → Rebuild（重建）。
2. 如果硬盘显示 Foreign（外来）：
   1. 选择 Foreign Config → Import（导入），避免数据丢失。

❌ 如果RAID已崩溃（Offline）

• 不要强制初始化或删除RAID！ 这会导致数据全部丢失。
• 如果数据重要，建议：
  • 联系Dell技术支持。

常见问题总结

附件列表

• perc-h740p-adapter-1966052.zip
